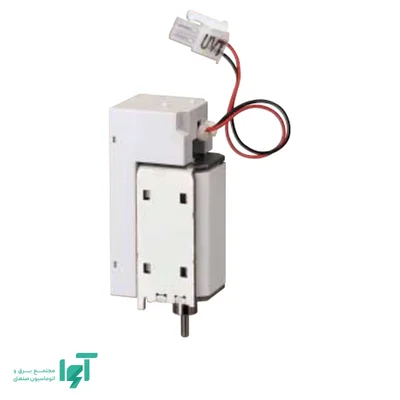

بوبین آندرولتاژ ال اس LS مدل UVT (100~130V AC/DC) برای قطع کلید هوایی سازگار هنگام افت ولتاژ تغذیه بوبین به محدوده عملکرد استفاده می‌شود. این نسخه در رده تغذیه صد تا صدوسی ولت متناوب یا مستقیم قرار دارد و انتخاب آن باید با ولتاژ مدار کنترل هماهنگ باشد.
عملکرد در افت یا قطع ولتاژ
آندرولتاژ در حضور ولتاژ کافی، وضعیت مجاز مکانیزم را حفظ می‌کند. با کاهش ولتاژ به محدوده عملکرد، کلید تریپ می‌کند. نبود تغذیه لازم برای UVT نیز مانع وصل مکانیکی یا الکتریکی کلید می‌شود.
این ویژگی برای مدارهایی اهمیت دارد که ادامه کار آن‌ها در شرایط افت یا فقدان تغذیه فرمان مجاز نیست. البته UVT ولتاژ اعمال‌شده به مدار خود را مبنا قرار می‌دهد؛ از نصب آن نباید قابلیت اندازه‌گیری مستقل هر سه فاز، تشخیص توالی فاز یا کنترل نامتعادلی شبکه را نتیجه گرفت.
تفاوت با شنت تریپ
شنت تریپ با دریافت انرژی الکتریکی فرمان قطع را اجرا می‌کند. آندرولتاژ بر اثر کاهش یا فقدان تغذیه لازم وارد عمل می‌شود. بنابراین رفتار این دو قطعه هنگام قطع برق مدار فرمان یکسان نیست و انتخاب آن‌ها به منطق حفاظتی سیستم وابسته است.
بازگشت ولتاژ مناسب، شرط لازم برای مجازشدن وصل را فراهم می‌کند؛ این موضوع به‌تنهایی به‌معنای وصل خودکار کلید نیست. اجرای وصل به فرمان و شرایط مکانیزم وابسته خواهد بود.
رفتار زمانی و هماهنگی با کاربرد
UVT موردبحث از نوع عملکرد سریع است. اگر طراحی مدار نیازمند عبور از افت‌های بسیار کوتاه ولتاژ باشد، باید امکان استفاده از کنترلر تأخیر سازگار بررسی شود. اضافه‌کردن تأخیر باید با تحمل مصرف‌کننده و نیاز واقعی فرآیند هماهنگ باشد.
این قطعه را نباید یک رله قابل‌برنامه‌ریزی با تنظیم آزاد همه آستانه‌های ولتاژی دانست. مشخصات عملکرد آن به نسخه و منحنی سازنده وابسته است.
خرید از آوا الکتریک
برای خرید UVT (100~130V AC/DC) از آوا الکتریک، مدل کلید، ولتاژ و نوع تغذیه فرمان و نیاز به عملکرد فوری یا تأخیردار را مشخص کنید. این اطلاعات کمک می‌کند آندرولتاژ و، در صورت نیاز، کنترلر تأخیر مناسب به‌صورت هماهنگ انتخاب شوند.
