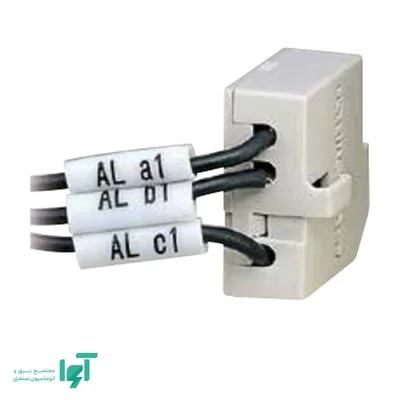

کنتاکت خطا ال اس LS مدل AL (For TD/TS100~800) از متعلقات خانواده Susol است و برای انتقال سیگنال تریپ به مدار فرمان استفاده می‌شود. نسخه موردبحث برای گروه TD/TS100~800 معرفی شده و باید با مدل دقیق کلید تطبیق داده شود.
اعلام تریپ و تفاوت با وضعیت کلید
این تجهیز برای تفکیک وضعیت خطا از قطع عادی در مدار کنترل اهمیت دارد. کنتاکت کمکی معمولی فقط وضعیت باز یا بسته را منتقل می‌کند، در حالی که کنتاکت خطا با سازوکار تریپ مرتبط است. بنابراین جایگزین‌کردن آن‌ها بدون بررسی منطق فرمان می‌تواند باعث گزارش نادرست وضعیت شود.
کنتاکت اعلام خطا، جریان یا علت فیزیکی عیب را اندازه‌گیری نمی‌کند. برای تشخیص اضافه‌بار، اتصال کوتاه یا خطای دیگر باید اطلاعات واحد حفاظتی یا تجهیزات اندازه‌گیری بررسی شوند. عملکرد دقیق کنتاکت در برابر هر مسیر فرمان تریپ نیز باید با نقشه همان نسخه تطبیق داشته باشد.
بازنشانی و ادامه بهره‌برداری
شرایط بازنشانی کنتاکت به مکانیزم کلید وابسته است. قطع دستی عادی نباید در منطق کنترل مانند یک خطای حفاظتی تفسیر شود. هنگام طراحی ثبت رخداد یا آلارم، توالی تریپ و ریست باید با رفتار واقعی تجهیز هماهنگ باشد.
ظرفیت مدار فرمان و سازگاری
این کنتاکت برای مدار سیگنال است و ظرفیت آن باید با ولتاژ و نوع بار بررسی شود. ورودی PLC یا چراغ سیگنال، شرایط یکسانی با بوبین القایی ندارد؛ در صورت نیاز باید رله واسط متناسب انتخاب شود.
محل نصب، آرایش کنتاکت و نسخه کلید از معیارهای انتخاب هستند. صرف شباهت نام AL در دو خانواده، سازگاری مکانیکی یا رفتار یکسان در همه وضعیت‌ها را تضمین نمی‌کند.
خرید از آوا الکتریک
برای خرید AL (For TD/TS100~800) از آوا الکتریک، مدل کامل کلید، نوع نصب و مشخصات مدار یا اتصال موردنظر را مشخص کنید. تطبیق کد قطعه با خانواده کلید و بررسی اقلام موردنیاز نصب، مبنای سفارش این محصول است.
