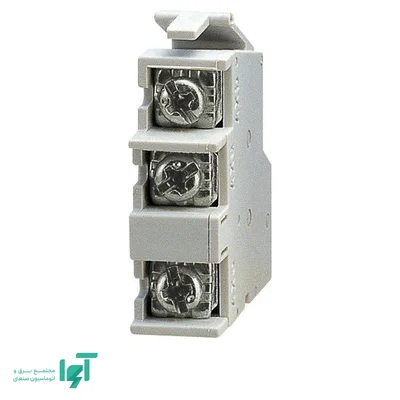

کنتاکت کمکی ال اس LS مدل AX (For TS1000~1600) برای دریافت وضعیت باز یا بسته کلید اتوماتیک Susol در گروه TS1000~1600 استفاده می‌شود. این قطعه وضعیت مکانیزم را به سیگنال قابل استفاده در مدار فرمان تبدیل می‌کند و برای نمایش وضعیت، منطق کنترلی و دریافت بازخورد کاربرد دارد.
عملکرد و مرجع وضعیت
با تغییر وضعیت کلید، کنتاکت کمکی متناظر نیز تغییر وضعیت می‌دهد. آرایش NO و NC و شماره ترمینال‌ها باید از نقشه نسخه انتخابی خوانده شوند؛ نام AX به‌تنهایی تعداد دقیق کنتاکت‌های تحویلی را تعیین نمی‌کند.
بازخورد کنتاکت می‌تواند برای مقایسه فرمان صادرشده با وضعیت کلید استفاده شود. این سیگنال، اندازه‌گیری جریان مدار قدرت نیست و عبور بار یا سلامت همه مسیرهای قدرت را به‌تنهایی اثبات نمی‌کند.
تفاوت اعلام وضعیت با اعلام خطا
کنتاکت کمکی وضعیت باز یا بسته را نشان می‌دهد. بازبودن کلید ممکن است ناشی از عملکرد دستی، فرمان الکتریکی یا حفاظت باشد؛ برای تفکیک تریپ از قطع عادی، کنتاکت اعلام خطا یا سیگنال مناسب دیگری لازم است.
اگر مدار به اینترلاک نیاز دارد، تعداد کنتاکت‌ها و رفتار آن‌ها باید با نقشه منطق کنترل هماهنگ شوند. به‌کارگیری یک کنتاکت در چند وظیفه نباید باعث اتصال ناخواسته منابع متفاوت مدار فرمان شود.
ظرفیت کنتاکت و نصب
این قطعه باید با کلید گروه TS1000~1600 و جایگاه نصب مجاز آن تطبیق داشته باشد. ظرفیت قطع‌و‌وصل کنتاکت به ولتاژ، AC یا DC بودن و ماهیت مقاومتی یا القایی بار وابسته است؛ عدد جریان مجاز یک شرایط را نباید به همه کاربردها تعمیم داد.
برای اتصال به ورودی PLC، ولتاژ و منطق ورودی باید بررسی شوند. برای تحریک بوبین نیز ظرفیت کنتاکت و نیاز به رله واسط مطرح است. این کنتاکت برای عبور جریان اصلی بار انتخاب نمی‌شود.
خرید از آوا الکتریک
برای خرید AX (For TS1000~1600) از آوا الکتریک، کد دقیق کلید، تعداد و آرایش کنتاکت موردنیاز و ولتاژ مدار سیگنال را مشخص کنید. این اطلاعات برای انتخاب قطعه مناسب و جلوگیری از اشتباه با کنتاکت خطا ضروری‌اند.
