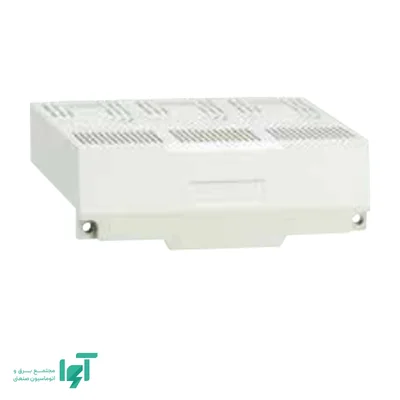

پوشش ترمینال ال اس LS مدل ITS13 از نوع کوتاه ITS برای کلیدهای اتوماتیک Susol گروه TD100 و TD160 است. این قطعه برای پوشاندن و تکمیل عایق‌بندی ناحیه اتصال قدرت در آرایش سازگار استفاده می‌شود و انتخاب آن به نوع ترمینال و تعداد پل کلید وابسته است.
نقش پوشش در مجموعه اتصال
پوشش عایقی، دسترسی ناخواسته به ناحیه ترمینال را محدود می‌کند و بخشی از آرایش حفاظتی اتصال را تشکیل می‌دهد. این قطعه جریان خطا را تشخیص نمی‌دهد و قدرت قطع یا جریان نامی کلید را افزایش نمی‌دهد.
نصب پوشش، نیاز به فاصله عایقی مناسب میان فازها و بدنه را حذف نمی‌کند. ابعاد شینه، سرکابل و بیرون‌زدگی اتصال باید با فضای داخلی پوشش سازگار باشند.
نوع کوتاه و سازگاری پل‌ها
مدل ITS13 برای سه‌پل و نسخه دوپل در بدنه سه‌پلِ گروه TD100 و TD160 معرفی شده است. برای کلید چهارپل باید پوشش متناظر دیگری بررسی شود؛ تعداد پل و اندازه فریم در انتخاب این قطعه تعیین‌کننده‌اند.
در خانواده سازنده، ITS پوشش کوتاه است و کاربرد آن با پوشش بلند ITL تفاوت دارد. نوع اتصال پشت یا اجزای متحرک مجموعه پلاگین باید با جدول سازگاری پوشش تطبیق داده شود؛ انتخاب صرفاً بر اساس ظاهر جلوی کلید کافی نیست.
نصب و محدودیت درجه حفاظت
پوشش باید بدون فشار نامناسب بر کابل یا شینه و با درگیری صحیح نقاط نصب بسته شود. فضای لازم برای ابزار و دسترسی سرویس نیز باید در طرح تابلو پیش‌بینی شود.
درجه حفاظت یک قطعه نصب‌شده را نباید به کل تابلو تعمیم داد. دسترسی به ترمینال‌های دیگر، برش‌ها و ساختار محفظه بر درجه حفاظت نهایی اثر دارند. همچنین پوشش به‌معنای بی‌برق‌شدن قسمت زیر آن نیست.
خرید از آوا الکتریک
برای خرید ITS13 از آوا الکتریک، مدل کامل کلید، نوع نصب و مشخصات مدار یا اتصال موردنظر را مشخص کنید. تطبیق کد قطعه با خانواده کلید و بررسی اقلام موردنیاز نصب، مبنای سفارش این محصول است.
