کلید حرارتی چینت NS2

کلید حرارتی چینت NS2 یکی از خانواده‌های اصلی تجهیزات حفاظت موتور برند CHINT است که در تابلوهای برق صنعتی برای کنترل دستی و حفاظت موتورهای سه‌فاز استفاده می‌شود. اصطلاح «کلید حرارتی» در بازار ایران برای تجهیزی به‌کار می‌رود که در مستندات رسمی سازنده با عناوینی مانند Manual Motor Starter و Motor Protective Breaker معرفی شده است. سری NS2 چند عملکرد مهم را در یک تجهیز ترکیب می‌کند: حفاظت حرارتی قابل تنظیم در برابر اضافه‌بار، حفاظت سریع در برابر اتصال کوتاه، حفاظت در شرایط قطع فاز و امکان قطع و وصل دستی موتور. این ترکیب باعث می‌شود NS2 با یک بی‌متال ساده یا یک کلید مینیاتوری عمومی تفاوت فنی داشته باشد. در زمان خرید کلید حرارتی چینت NS2 باید جریان نامی موتور، محدوده تنظیم کلید، قدرت قطع اتصال کوتاه، ولتاژ شبکه، روش راه‌اندازی موتور و تجهیزات جانبی مورد نیاز به‌صورت هم‌زمان بررسی شوند.

معرفی کلید حرارتی چینت NS2

سری NS2 برای کنترل و حفاظت موتور طراحی شده و در یک بدنه، عملکرد کلید قطع و وصل و رله حفاظت اضافه‌بار را ترکیب می‌کند. در مدل‌های استاندارد این خانواده، جریان حفاظت حرارتی قابل تنظیم است تا با جریان نامی موتور هماهنگ شود.

طبق صفحه محصول فعلی CHINT Global، سری NS2 برای حفاظت در برابر اضافه‌بار، اتصال کوتاه و قطع فاز طراحی شده و تا ولتاژ کاری 690V AC را پوشش می‌دهد. کاربرد این سری شامل پمپ، فن، کمپرسور، نوار نقاله، میکسر، ماشین‌آلات و تابلوهای اتوماسیون صنعتی است.

نسخه‌های مختلف NS2 از نظر فریم، روش عملکرد دستی، رنج تنظیم جریان و قدرت قطع تفاوت دارند؛ بنابراین عبارت «NS2» به‌تنهایی برای ثبت یک محصول کافی نیست و در سطح SKU باید کد کامل خانواده و رنج جریان نیز مشخص شود.

مدل‌های کلید حرارتی چینت NS2

در اسناد رسمی چینت، خانواده NS2 با ساختارهای مختلفی مانند NS2-25، NS2-25X، NS2-32، NS2-32X، NS2-32H و مدل‌های فریم بالاتر NS2-80 دیده می‌شود. صفحه محصول فعلی جهانی چینت رنج اصلی قابل تنظیم را تا 32 آمپر معرفی می‌کند، در حالی که همان صفحه همچنان راهنماهای رسمی مربوط به NS2-80 و NS2-80B را نیز ارائه می‌کند.

رنج جریان کلید حرارتی NS2

یکی از اصلی‌ترین مزایای NS2 امکان تنظیم جریان حفاظت حرارتی در محدوده مشخص هر مدل است. صفحه فعلی CHINT Global برای سری اصلی NS2 محدوده جریان عملیاتی 0.1–32A را بسته به مدل اعلام می‌کند.

این عدد به معنی وجود یک کلید با پیچ تنظیم از 0.1 تا 32 آمپر نیست. هر کد محصول دارای بازه تنظیم محدود و مشخصی است؛ برای مثال یک کد می‌تواند محدوده‌ای در حوالی جریان‌های پایین و کد دیگر محدوده‌ای بالاتر را پوشش دهد.

بنابراین هنگام ایجاد محصولات NS2 در سایت آوا الکتریک، بهتر است رنج تنظیم جریان بخشی از نام کالا و مشخصات اصلی باشد؛ برای مثال «کلید حرارتی چینت NS2-25 رنج 4–6.3A». این روش هم برای کاربر واضح‌تر است و هم احتمال انتخاب اشتباه را کاهش می‌دهد.

حفاظت اضافه‌بار موتور

بخش حرارتی NS2 برای حفاظت موتور در برابر اضافه‌بار استفاده می‌شود. اضافه‌بار زمانی رخ می‌دهد که موتور برای مدت قابل توجهی جریانی بیش از مقدار مجاز خود مصرف کند، بدون آنکه الزاماً اتصال کوتاه ایجاد شده باشد.

نمونه‌های متداول شامل گیر کردن مکانیزم، فشار بیش از حد روی پمپ، بار اضافی روی نوار نقاله، مشکل مکانیکی یاتاقان یا افزایش بار روی دستگاه هستند. در چنین شرایطی موتور گرم می‌شود و اگر حفاظت مناسب وجود نداشته باشد ممکن است سیم‌پیچ آسیب ببیند.

در NS2، مقدار جریان حرارتی متناسب با موتور تنظیم می‌شود. کلاس عملکرد حرارتی استاندارد اعلام‌شده برای سری اصلی 10A است.

حفاظت اتصال کوتاه

اتصال کوتاه با اضافه‌بار عادی تفاوت دارد و باعث افزایش شدید جریان در مدت بسیار کوتاه می‌شود. به همین دلیل حفاظت اتصال کوتاه باید بسیار سریع‌تر از حفاظت حرارتی عمل کند.

کلید حرارتی NS2 دارای حفاظت اتصال کوتاه است و همین موضوع یکی از تفاوت‌های اصلی آن با بی‌متال محسوب می‌شود. بی‌متال به‌تنهایی وسیله مناسب برای قطع جریان اتصال کوتاه نیست.

قدرت قطع سری NS2 به مدل، رنج جریان، ولتاژ شبکه و شرایط مدار بستگی دارد. در صفحه فعلی سازنده مقادیر قدرت قطع بالایی برای بعضی شرایط ذکر شده است، اما این مقدار را نباید به همه کدهای NS2 تعمیم داد. برای طراحی تابلو باید قدرت قطع کد دقیق محصول با جریان اتصال کوتاه احتمالی محل نصب مقایسه شود.

حفاظت قطع فاز در NS2

قطع یکی از فازهای موتور سه‌فاز می‌تواند جریان دو فاز دیگر را افزایش دهد و موجب گرم شدن شدید موتور شود. حفاظت در برابر قطع فاز یکی از عملکردهای رسمی سری NS2 است.

با این حال NS2 را نباید جایگزین کنترل فاز پیشرفته دانست. کنترل فاز می‌تواند پارامترهایی مانند توالی فاز، افت و افزایش ولتاژ و عدم تقارن ولتاژ را نیز بسته به مدل بررسی کند. بنابراین اگر پروژه نیاز به پایش کامل شبکه دارد، کنترل فاز می‌تواند در کنار کلید حرارتی استفاده شود.

تفاوت NS2-25 و NS2-32H

NS2-25 یک فریم رایج برای رنج‌های مختلف تا فریم 25 آمپر است و در بسیاری از موتورهای کوچک و متوسط استفاده می‌شود. NS2-32H نیز در خانواده 32 آمپر قرار دارد اما نسخه H با تمرکز بر قدرت قطع بالاتر معرفی شده است.

در نتیجه انتخاب NS2-32H صرفاً به دلیل عدد 32 انجام نمی‌شود؛ اگر رنج جریان موتور با نسخه‌های پایین‌تر پوشش داده شود ولی پروژه به قدرت قطع بالاتری نیاز داشته باشد، نسخه H می‌تواند موضوع بررسی باشد.

در همه موارد، کد کامل، رنج تنظیم و مشخصات اتصال کوتاه باید از دیتاشیت همان محصول بررسی شوند.

تفاوت NS2 با بی‌متال چینت

تفاوت NS2 با کلید مینیاتوری

کلید مینیاتوری برای حفاظت عمومی مدار طراحی شده است، در حالی که NS2 برای موتور و شرایط الکتریکی مرتبط با موتور ساخته شده است. قابلیت تنظیم حفاظت حرارتی متناسب با جریان موتور یکی از تفاوت‌های مهم این دو تجهیز است.

موتور در لحظه راه‌اندازی جریان بالاتری نسبت به جریان نامی دارد و رفتار حفاظتی کلید باید با این شرایط هماهنگ باشد. به همین دلیل جایگزین کردن کلید حرارتی با مینیاتوری صرفاً براساس یکسان بودن عدد آمپر روش مناسبی نیست.

انتخاب NS2 بر اساس جریان موتور

جریان نامی موتور مهم‌ترین پارامتر اولیه برای انتخاب رنج کلید حرارتی است. این مقدار روی پلاک موتور با واحد آمپر درج می‌شود.

رنج کلید باید به‌گونه‌ای انتخاب شود که جریان نامی موتور تقریباً در محدوده مناسب تنظیم کلید قرار گیرد. انتخاب فریم بزرگ صرفاً برای اطمینان بیشتر کار صحیحی نیست؛ زیرا هدف از حفاظت حرارتی، تنظیم دقیق متناسب با موتور است.

توان موتور نیز برای کنترل انتخاب مفید است، اما جریان پلاک معیار مستقیم‌تری محسوب می‌شود. موتورهای هم‌توان ممکن است با توجه به ولتاژ، راندمان و ضریب توان جریان متفاوتی داشته باشند.

قدرت قطع کلید حرارتی NS2

قدرت قطع نشان می‌دهد کلید در شرایط مشخص تا چه سطحی از جریان اتصال کوتاه را می‌تواند قطع کند. این پارامتر با جریان تنظیم حرارتی کاملاً متفاوت است.

برای مثال دو کلید ممکن است هر دو برای موتور 10 آمپر مناسب باشند اما قدرت قطع متفاوتی داشته باشند. در تابلوهای نزدیک ترانسفورماتور یا شبکه‌هایی با جریان اتصال کوتاه بالا، این تفاوت اهمیت بیشتری پیدا می‌کند.

صفحه رسمی NS2 مقادیر قدرت قطع را بسته به شرایط و استفاده از حفاظت پشتیبان متفاوت اعلام می‌کند؛ بنابراین برای هر SKU باید جدول قدرت قطع همان کد محصول مبنا قرار گیرد.

استاندارد و ولتاژ کاری NS2

سری NS2 بر اساس استانداردهای IEC/EN 60947-2 و IEC/EN 60947-4-1 معرفی شده است. ولتاژ کاری تا 690V AC و رده کاربرد AC-3 نیز در اطلاعات فعلی سازنده ذکر شده‌اند.

این مشخصات به معنی مناسب بودن تمام کدهای NS2 برای همه ولتاژها و شرایط نیست. در سطح محصول، ولتاژ شبکه و قدرت قطع باید با جدول همان مدل تطبیق داده شوند.

استفاده NS2 همراه کنتاکتور چینت

NS2 امکان قطع و وصل دستی را دارد، اما در بسیاری از تابلوهای صنعتی موتور باید توسط شستی، PLC، رله یا سیستم اتوماسیون کنترل شود. در این شرایط کنتاکتور در کنار کلید حرارتی استفاده می‌شود.

کلید NS2 حفاظت موتور و مدار قدرت را انجام می‌دهد و کنتاکتور وظیفه قطع و وصل فرمان‌پذیر موتور را بر عهده می‌گیرد. ترکیب این دو تجهیز در استارتر مستقیم موتور و بسیاری از تابلوهای صنعتی رایج است.

سازگاری کنتاکتور از نظر جریان AC-3، توان موتور و ابعاد نصب باید جداگانه بررسی شود.

تجهیزات جانبی کلید حرارتی چینت NS2

چینت برای خانواده NS2 تجهیزات جانبی مختلفی ارائه می‌کند که امکان استفاده از کلید در مدارهای فرمان و حفاظت پیچیده‌تر را فراهم می‌کنند. صفحه محصول فعلی سازنده کنتاکت کمکی، بوبین قطع، رله آندرولتاژ و انواع محفظه نصب را در میان لوازم جانبی این خانواده معرفی می‌کند.

تمام تجهیزات جانبی با همه فریم‌های NS2 یکسان نیستند. هنگام خرید باید فریم و کد دقیق کلید اعلام شود تا اکسسوری سازگار انتخاب شود.

نصب کلید حرارتی چینت NS2

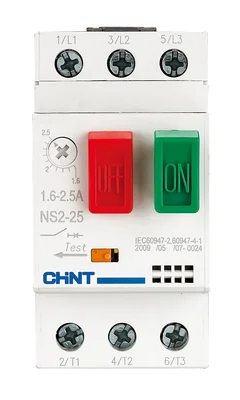

مدل‌های NS2 بسته به نسخه امکان نصب روی ریل DIN یا پنل را دارند. در نمونه NS2-25، ورودی‌های مدار قدرت با ترمینال‌های 1/L1، 3/L2 و 5/L3 و خروجی‌ها با 2/T1، 4/T2 و 6/T3 مشخص می‌شوند.

سطح مقطع کابل و گشتاور بستن ترمینال باید مطابق مدل انتخابی رعایت شود. اتصال شل در مدار موتور می‌تواند باعث ایجاد حرارت موضعی، افت ولتاژ و آسیب به ترمینال یا کابل شود.

بعد از نصب، جریان حرارتی باید متناسب با جریان نامی موتور تنظیم شود و عملکرد ON/OFF و TEST مطابق راهنمای سازنده بررسی شود.

قیمت کلید حرارتی چینت NS2

قیمت کلید حرارتی چینت NS2 به فریم، محدوده جریان، نوع عملگر، قدرت قطع و نسخه محصول وابسته است. برای مثال NS2-25، NS2-25X، NS2-32H و NS2-80 از نظر مشخصات فنی و قیمت در یک سطح قرار ندارند.

در بازار ایران عبارت «کلید حرارتی چانت NS2» نیز برای همین سری جست‌وجو می‌شود. برند اصلی CHINT است و در سایت آوا الکتریک «چینت» به‌عنوان نام اصلی استفاده می‌شود؛ با این حال «چانت» در کلمات کلیدی فرعی برای پوشش رفتار جست‌وجوی بازار لحاظ شده است.

برای استعلام قیمت دقیق بهتر است کد کامل یا حداقل جریان نامی موتور و رنج تنظیم مورد نیاز اعلام شود. در صورتی که کنتاکت کمکی، بوبین قطع، رله آندرولتاژ یا سایر تجهیزات جانبی نیاز باشد، این اقلام نیز باید همراه کلید بررسی شوند.
