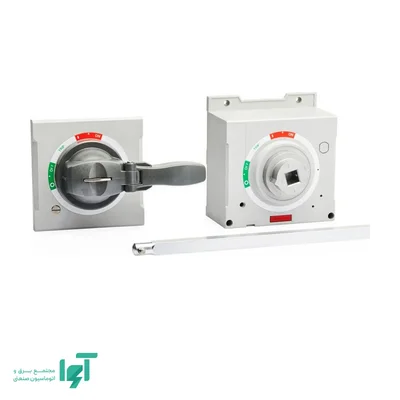

دسته گردان تابلوئی ال اس LS مدل EH4 (For TS800) از متعلقات مکانیکی کلید اتوماتیک Susol برای گروه TS800 است. این قطعه برای اجرای قطع و وصل دستی از طریق حرکت گردشی استفاده می‌شود و نحوه دسترسی اپراتور به مکانیزم کلید را با طراحی تابلو هماهنگ می‌کند.
نحوه انتقال حرکت
دسته تابلوئی برای دسترسی از روی درِ تابلو به کار می‌رود و حرکت را از طریق اجزای انتقال مکانیکی به کلید می‌رساند. فاصله در تا محل نصب کلید، راستای محور و طول اجزای انتقال در انتخاب و نصب اهمیت دارند.
گردان بودن دسته، ماهیت حفاظت کلید را تغییر نمی‌دهد. حفاظت اضافه‌بار و اتصال کوتاه همچنان بر عهده واحد حفاظتی کلید است و دسته وظیفه اندازه‌گیری یا تشخیص خطا ندارد.
سازگاری و وضعیت‌های مکانیزم
این مدل باید با کلید گروه TS800 و اجزای نصب متناظر استفاده شود. موقعیت‌های قطع، وصل و تریپ باید با نمایش و حرکت واقعی مکانیزم هماهنگ باشند؛ نباید صرفاً به جهت ظاهری دسته اتکا کرد.
اگر کلید تریپ کرده باشد، بازنشانی و وصل مجدد باید طبق توالی مجاز همان کلید انجام شود. اعمال نیروی اضافی به دسته راهکار رفع گیر مکانیکی یا خطای مدار نیست.
فضای نصب و امکانات قفل
ابعاد نصب، میزان بیرون‌زدگی و فضای حرکت باید در جانمایی تابلو لحاظ شوند. در نسخه تابلوئی، انحراف محور یا فشار در می‌تواند انتقال حرکت را مختل کند؛ در نسخه مستقیم نیز دسترسی آزاد به دسته لازم است.
قابلیت قفل، اینترلاک در یا درجه حفاظت باید برای مجموعه و نسخه دقیق تأیید شوند. این امکانات را نباید صرفاً از نام دسته گردان نتیجه گرفت. وضعیت اقلام همراه، مانند محور یا قطعات اتصال، نیز باید در سفارش روشن باشد.
خرید از آوا الکتریک
برای خرید EH4 (For TS800) از آوا الکتریک، مدل کامل کلید، نوع نصب و مشخصات مدار یا اتصال موردنظر را مشخص کنید. تطبیق کد قطعه با خانواده کلید و بررسی اقلام موردنیاز نصب، مبنای سفارش این محصول است.
