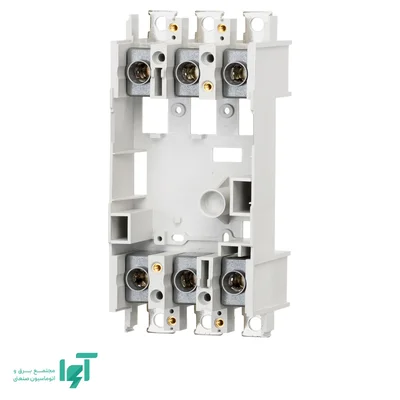

پایه پلاگین سه‌پل ال اس LS مدل PB13 از متعلقات کلیدهای اتوماتیک Susol است و برای ایجاد اتصال پلاگین در کلیدهای سازگار خانواده TD100 و TD160 استفاده می‌شود. این قطعه، بخش ثابت مجموعه پلاگین را تشکیل می‌دهد و امکان جداسازی کلید را با حفظ اتصالات اصلی روی پایه فراهم می‌کند.
نقش پایه در نصب و نگهداری
در نصب متعارف، کابل‌ها یا شینه‌ها مستقیماً به ترمینال‌های کلید متصل می‌شوند. در مجموعه پلاگین، بخش ثابت اتصال روی پایه باقی می‌ماند و کلید متناسب با ساختار مجموعه از آن جدا می‌شود.
این ساختار می‌تواند تعویض یا سرویس کلید را در طراحی‌های مناسب ساده‌تر کند. بااین‌حال، پایه پلاگین خودِ کلید حفاظتی نیست و عملکرد اضافه‌بار یا اتصال کوتاه ایجاد نمی‌کند.
سازگاری دقیق PB13
PB13 برای آرایش سه‌پل خانواده‌های TD100 و TD160 معرفی شده است. تشابه عدد صدوشصت در نام دو کلید به‌معنای یکسان‌بودن پایه آن‌ها نیست؛ خانواده TS160 در جدول سازنده پایه متفاوتی دارد.
همچنین انتخاب پایه باید با نسخه مناسب کلید و اجزای اتصال پلاگین هماهنگ باشد. خرید پایه به‌تنهایی تضمین نمی‌کند که هر کلید با اتصال معمولی، بدون قطعات یا تغییرات لازم به نسخه پلاگین تبدیل شود.
محدودیت‌های کاربرد و فضای نصب
پایه پلاگین، قدرت قطع یا جریان نامی کلید را افزایش نمی‌دهد. مشخصات مجموعه همچنان به کلید، پایه، اجزای اتصال و شرایط نصب وابسته است. کیفیت اتصال و هماهنگی مکانیکی نیز بر رفتار حرارتی مجموعه اثر دارد.
این ساختار را نباید با مکانیزم کامل کلید هوایی کشویی و موقعیت‌های متصل، تست و جداشده یکسان دانست. همچنین امکان جداسازی مکانیکی به‌معنای مجازبودن خارج‌کردن کلید زیر بار یا کار روی بخش‌های برق‌دار نیست.
در طراحی تابلو باید عمق مجموعه، فضای دسترسی، روش اتصال کابل یا شینه و فاصله‌های لازم بررسی شود. ابعاد کلید معمولی به‌تنهایی برای جانمایی نسخه دارای پایه کافی نیست.
خرید از آوا الکتریک
برای خرید PB13 از آوا الکتریک، مدل کامل کلید، سه‌پل بودن و نیاز به مجموعه کامل اتصال پلاگین را مشخص کنید. مهم‌ترین معیار سفارش، سازگاری تأییدشده پایه با خانواده و نسخه کلید است.
