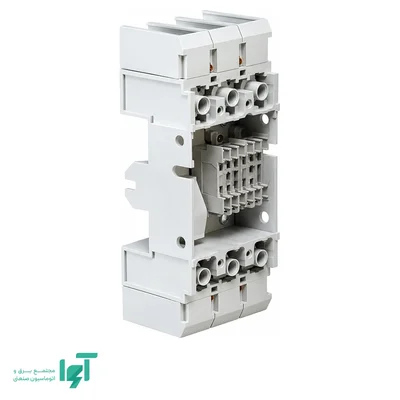

پایه پلاگین سه‌پل ال اس LS مدل PB23 از متعلقات کلیدهای اتوماتیک Susol است و برای ایجاد اتصال پلاگین در کلیدهای سازگار خانواده TS100، TS160 و TS250 استفاده می‌شود. این قطعه، بخش ثابت مجموعه پلاگین را تشکیل می‌دهد و امکان جداسازی کلید را با حفظ اتصالات اصلی روی پایه فراهم می‌کند.
نقش پایه در نصب و نگهداری
در نصب متعارف، کابل‌ها یا شینه‌ها مستقیماً به ترمینال‌های کلید متصل می‌شوند. در مجموعه پلاگین، بخش ثابت اتصال روی پایه باقی می‌ماند و کلید متناسب با ساختار مجموعه از آن جدا می‌شود.
این ساختار می‌تواند تعویض یا سرویس کلید را در طراحی‌های مناسب ساده‌تر کند. بااین‌حال، پایه پلاگین خودِ کلید حفاظتی نیست و عملکرد اضافه‌بار یا اتصال کوتاه ایجاد نمی‌کند.
سازگاری دقیق PB23
PB23 برای آرایش سه‌پل خانواده‌های TS100، TS160 و TS250 معرفی شده است. شباهت جریان نامی دو کلید، برای یکسان‌دانستن پایه آن‌ها کافی نیست؛ ابعاد، شکل رابط و خانواده فریم باید تطبیق داشته باشند.
همچنین انتخاب پایه باید با نسخه مناسب کلید و اجزای اتصال پلاگین هماهنگ باشد. خرید پایه به‌تنهایی تضمین نمی‌کند که هر کلید با اتصال معمولی، بدون قطعات یا تغییرات لازم به نسخه پلاگین تبدیل شود.
محدودیت‌های کاربرد و فضای نصب
پایه پلاگین، قدرت قطع یا جریان نامی کلید را افزایش نمی‌دهد. مشخصات مجموعه همچنان به کلید، پایه، اجزای اتصال و شرایط نصب وابسته است. کیفیت اتصال و هماهنگی مکانیکی نیز بر رفتار حرارتی مجموعه اثر دارد.
این ساختار را نباید با مکانیزم کامل کلید هوایی کشویی و موقعیت‌های متصل، تست و جداشده یکسان دانست. همچنین امکان جداسازی مکانیکی به‌معنای مجازبودن خارج‌کردن کلید زیر بار یا کار روی بخش‌های برق‌دار نیست.
در طراحی تابلو باید عمق مجموعه، فضای دسترسی، روش اتصال کابل یا شینه و فاصله‌های لازم بررسی شود. ابعاد کلید معمولی به‌تنهایی برای جانمایی نسخه دارای پایه کافی نیست.
خرید از آوا الکتریک
برای خرید PB23 از آوا الکتریک، مدل کامل کلید، سه‌پل بودن و نیاز به مجموعه کامل اتصال پلاگین را مشخص کنید. مهم‌ترین معیار سفارش، سازگاری تأییدشده پایه با خانواده و نسخه کلید است.
