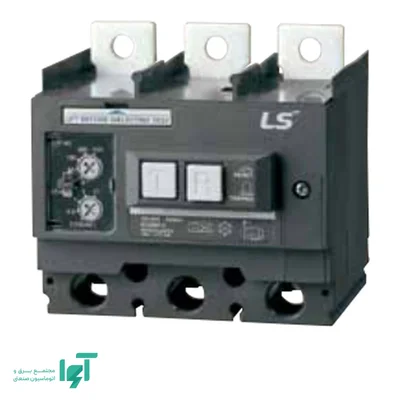

ماژول حفاظت جریان نشتی زمین ال اس LS مدل RTU23,AC220/460 V,TS 125~250 از خانواده Susol است و در ترکیب با کلید اتوماتیک سازگار گروه TS100، TS160 و TS250، حفاظت جریان تفاضلی را به مجموعه اضافه می‌کند. این نسخه سه‌پل در رده ولتاژی دویست‌وبیست تا چهارصدوشصت ولت متناوب معرفی شده است.
عملکرد در ترکیب با کلید
ماژول RTU جریان تفاضلی را برای تشخیص نشتی بررسی می‌کند و با مکانیزم کلید سازگار عمل می‌کند. حفاظت اضافه‌بار و اتصال کوتاه همچنان به مشخصات واحد حفاظتی خود کلید وابسته است؛ وجود RTU این وظایف را از آن حذف نمی‌کند.
این قطعه در محل اتصال پایین کلید سازگار نصب می‌شود و ابعاد مجموعه را افزایش می‌دهد. بنابراین ارتفاع کلید تنها برای جانمایی مجموعه کلید و ماژول کافی نیست.
حساسیت نشتی و تأخیر قابل تنظیم
حساسیت نامی در مقادیر سی میلی‌آمپر، سیصد میلی‌آمپر، یک آمپر، سه آمپر و ده آمپر قابل انتخاب است. انتخاب حساسیت باید با هدف حفاظت، نشتی طبیعی مدار و آرایش سیستم هماهنگ شود؛ همه این تنظیم‌ها سطح حفاظت یکسانی برای اشخاص ایجاد نمی‌کنند.
مقادیر تأخیر عمدی شامل صفر، شصت، صد و پنجاه، سیصد و ششصد میلی‌ثانیه هستند. هنگام انتخاب حساسیت سی میلی‌آمپر، تأخیر به صفر محدود می‌شود. زمان تأخیر تنظیمی با زمان نهایی قطع مجموعه یکسان نیست و باید حدود عملکرد سازنده نیز بررسی شوند.
سازگاری و محدودیت ترکیب
انتخاب RTU23 به تطبیق با خانواده TS100، TS160 و TS250 و نسخه کلید وابسته است. علاوه بر اندازه فریم، نوع واحد تریپ و متعلقات نصب‌شده باید بررسی شوند؛ سازنده برای برخی ترکیب‌های واحد الکترونیکی و دسته گردان محدودیت اعلام کرده است.
این ماژول برای نسخه‌های MTU با جریان شصت‌وسه آمپر یا کمتر قابل تعمیم نیست. آرایش هادی‌ها و مسیر نول نیز باید مطابق مدار کاربرد انتخاب شوند تا جریان تفاضلی به‌درستی اندازه‌گیری شود.
ولتاژ و نصب
بازه ولتاژ همین نسخه باید از نسخه رده بالاتر RTU تفکیک شود. اعداد متعارف دویست‌وسی، چهارصد و چهارصد و پانزده ولت در این بازه قرار می‌گیرند، اما انتخاب نهایی باید با ولتاژ واقعی شبکه و پلاک تطبیق داده شود.
اتصال زمین و هم‌بندی همچنان بخشی از طراحی حفاظت هستند. آزمون عملکرد مجموعه، انتخاب حساسیت و هماهنگی با حفاظت‌های بالادست باید پس از نصب بررسی شوند.
خرید از آوا الکتریک
برای خرید RTU23,AC220/460 V,TS 125~250 از آوا الکتریک، مدل کامل کلید، نوع نصب و مشخصات مدار یا اتصال موردنظر را مشخص کنید. تطبیق کد قطعه با خانواده کلید و بررسی اقلام موردنیاز نصب، مبنای سفارش این محصول است.
