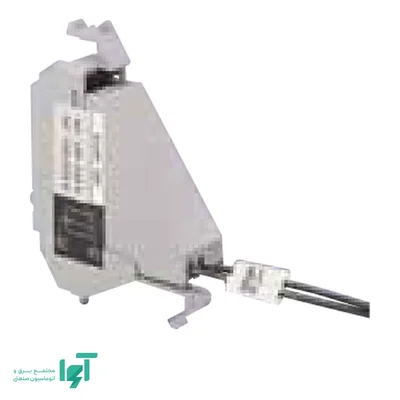

شنت تریپ ال اس LS مدل SHT (For ABS403~803) از متعلقات کلیدهای اتوماتیک Metasol است و برای اعمال فرمان قطع الکتریکی به کلید سازگار استفاده می‌شود. این قطعه با دریافت ولتاژ فرمان مناسب، مکانیزم تریپ کلید را تحریک می‌کند تا مدار قدرت قطع شود.
عملکرد در مدار فرمان
شنت تریپ امکان می‌دهد فرمان قطع از تجهیز دیگری به کلید برسد؛ برای مثال، از خروجی یک رله حفاظتی یا مدار کنترلی طراحی‌شده برای توقف سیستم. تشخیص وضعیت غیرعادی بر عهده تجهیز فرمان‌دهنده است و شنت، فرمان را به عملکرد مکانیکی کلید تبدیل می‌کند.
این قطعه به‌تنهایی اضافه‌بار، نشتی یا افزایش دما را اندازه‌گیری نمی‌کند. همچنین برای وصل‌کردن کلید به کار نمی‌رود. پس از تریپ، بازگرداندن کلید به مدار به وضعیت مکانیزم، رفع علت قطع و روش بازنشانی و وصل همان کلید وابسته است.
ولتاژ بوبین و سازگاری
عبارت SHT (For ABS403~803) خانواده کاربرد را مشخص می‌کند، اما ولتاژ بوبین را تعیین نمی‌کند. بنابراین هنگام سفارش باید ولتاژ دقیق، نوع تغذیه متناوب یا مستقیم و کد کامل نسخه انتخابی مشخص شود.
ولتاژ مدار قدرت الزاماً با ولتاژ مدار فرمان برابر نیست. یک کلید در شبکه سه‌فاز چهارصد ولت ممکن است مدار فرمانی با ولتاژ دیگری داشته باشد؛ بوبین باید مطابق مدار فرمان انتخاب شود.
سازگاری مکانیکی نیز باید با مدل دقیق کلید بررسی شود. شباهت ظاهری شنت‌های دو خانواده، برای نتیجه‌گیری درباره قابلیت نصب آن‌ها کافی نیست.
ملاحظات انتخاب و خرید
خروجی رله فرمان‌دهنده باید برای تحریک بوبین مناسب باشد. توان لحظه‌ای بوبین، افت ولتاژ مسیر و مدت مجاز اعمال فرمان از مشخصاتی هستند که باید در نسخه نهایی بررسی شوند. در صورت ناکافی‌بودن ظرفیت خروجی کنترلر، استفاده از واسط مناسب در طراحی مدار فرمان مطرح می‌شود.
برای خرید این شنت از آوا الکتریک، مدل کامل کلید، ولتاژ بوبین و نوع تغذیه را اعلام کنید. تعیین این سه مورد، مبنای انتخاب قطعه سازگار و جلوگیری از سفارش نسخه نامناسب است.
