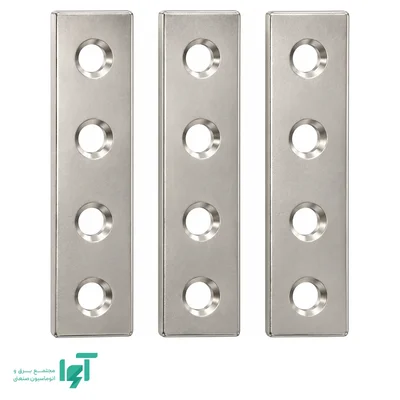

شمش ترمینال ال اس LS مدل SPS43 (For TS800) از متعلقات اتصال قدرت خانواده Susol است و برای تطبیق اتصال شینه با ترمینال کلید گروه TS800 استفاده می‌شود. این نسخه برای آرایش سه‌پل معرفی شده و به افزایش فاصله مراکز اتصال کمک می‌کند.
عملکرد در مسیر قدرت
این قطعه رابط مکانیکی و الکتریکی میان ترمینال کلید و شینه یا اتصال متناسب است. تغییر هندسه اتصال می‌تواند فضای مناسب‌تری برای مونتاژ ایجاد کند، اما به‌معنای افزایش جریان نامی کلید یا قدرت قطع آن نیست.
در مسیر قدرت، مقاومت اتصال و کیفیت تماس اهمیت دارند. سطح تماس نامناسب یا بستن غیراصولی اتصال می‌تواند باعث افزایش دما شود، حتی اگر جریان عبوری از مقدار نامی کلید کمتر باشد.
هماهنگی ابعاد و تعداد پل
گروه سازگار درج‌شده در کد، TS800 است. فاصله مراکز، شکل سوراخ‌ها، جهت اتصال و ابعاد رابط باید با همان فریم بررسی شوند. تناسب ظاهری یا یکسان‌بودن جریان نامی دو کلید برای تأیید سازگاری کافی نیست.
تعداد رابط‌های لازم به آرایش پل‌ها و اتصال ورودی یا خروجی وابسته است. تعداد قطعات داخل بسته باید هنگام سفارش مشخص شود و از تصویر یک مجموعه یا عبارت سه‌پل، تعداد بسته‌های موردنیاز نتیجه‌گیری نشود.
ملاحظات نصب و عایق‌بندی
سطح مقطع شینه و فضای خمش یا مسیر کابل باید با طراحی مدار هماهنگ باشند. گشتاور مجاز پیچ‌ها، واشرها و قطعات اتصال نیز باید از دستورالعمل همان مجموعه انتخاب شوند.
پس از تغییر فاصله یا جهت اتصال، فاصله بین فازها و فاصله نسبت به بدنه تابلو اهمیت دارد. نیاز به جداکننده فاز یا پوشش ترمینال باید بررسی شود؛ رابط فلزی جایگزین قطعه عایقی نیست.
خرید از آوا الکتریک
برای خرید SPS43 (For TS800) از آوا الکتریک، مدل کامل کلید، نوع نصب و مشخصات مدار یا اتصال موردنظر را مشخص کنید. تطبیق کد قطعه با خانواده کلید و بررسی اقلام موردنیاز نصب، مبنای سفارش این محصول است.
