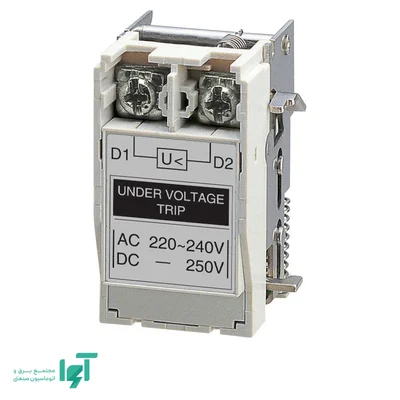

رله آندرولتاژ ال اس LS مدل UVT (For TS1000~1600) از متعلقات کلید اتوماتیک Susol است و برای تحریک قطع در افت ولتاژ تغذیه بوبین به محدوده عملکرد استفاده می‌شود. این نسخه برای گروه TS1000~1600 معرفی شده و تطبیق آن با مدل دقیق کلید و مدار فرمان، شرط انتخاب صحیح است.
رفتار در افت ولتاژ
آندرولتاژ حضور تغذیه کافی را برای حفظ وضعیت مجاز مکانیزم لازم دارد. با کاهش ولتاژ به محدوده عملکرد، مکانیزم کلید تحریک می‌شود. این منطق برای مدارهایی کاربرد دارد که ادامه کار در فقدان یا افت شدید تغذیه کنترل مجاز نیست.
این قطعه ولتاژ اعمال‌شده به مدار خود را مبنا قرار می‌دهد و به‌تنهایی رله کنترل سه‌فاز، توالی فاز یا نامتعادلی نیست. اگر چنین حفاظت‌هایی لازم باشند، باید در مدار کنترل تجهیزات مربوط پیش‌بینی شوند.
تفاوت با شنت و انتخاب ولتاژ
شنت با دریافت فرمان انرژی‌دار قطع می‌کند، در حالی که آندرولتاژ بر افت تغذیه واکنش نشان می‌دهد. انتخاب بین آن‌ها باید بر اساس رفتار موردنیاز در خرابی یا قطع مدار فرمان انجام شود.
کد خانواده ارائه‌شده، ولتاژ دقیق بوبین را تعیین نمی‌کند. ولتاژ و نوع تغذیه AC یا DC باید پیش از سفارش مشخص شوند؛ ولتاژ چهارصد ولت مدار قدرت به‌معنای بوبین چهارصد ولت نیست.
سازگاری و شرایط بهره‌برداری
سازگاری مکانیکی برای گروه TS1000~1600 باید با فریم و نسخه واقعی تطبیق داده شود. شرایط مجاز وصل، محدوده عملکرد و امکان استفاده از تأخیر به مستندات همان مجموعه وابسته‌اند و نباید از آندرولتاژ خانواده دیگر تعمیم داده شوند.
بازگشت ولتاژ به محدوده مناسب به‌تنهایی نباید به‌عنوان فرمان وصل خودکار تفسیر شود؛ رفتار نهایی به مکانیزم و منطق کنترل کلید وابسته است.
خرید از آوا الکتریک
برای خرید UVT (For TS1000~1600) از آوا الکتریک، مدل کلید، ولتاژ مدار فرمان و رفتار زمانی موردنیاز را اعلام کنید. این اطلاعات مبنای انتخاب بوبین سازگار و بررسی نیاز به تجهیزات مکمل هستند.
