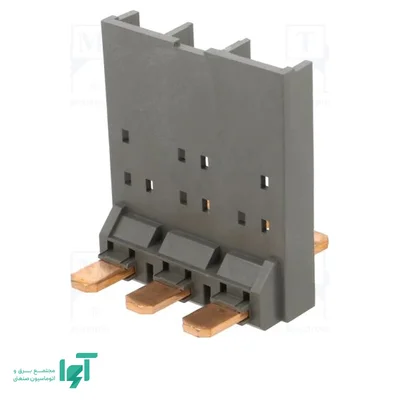

رابط نصب ال اس LS مدل DA-63A برای اتصال مستقیم کلید حرارتی و کنتاکتور سازگار در مجموعه راه‌انداز موتور استفاده می‌شود. این قطعه به ایجاد آرایش فشرده و منظم اتصال قدرت کمک می‌کند و جایگزین بخشی از سیم‌کشی رابط در ترکیب تأییدشده می‌شود. نقش آن اتصال و مونتاژ است؛ حفاظت، فرمان و ظرفیت کلیدزنی را تجهیزات اصلی تعیین می‌کنند.
نقش رابط در راه‌انداز موتور
در یک مجموعه متعارف، کلید حرارتی حفاظت موتور و مسیر بالادست را بر عهده دارد و کنتاکتور فرمان قطع و وصل مکرر را اجرا می‌کند. رابط مستقیم امکان اتصال منظم میان خروجی کلید و ورودی کنتاکتور را فراهم می‌سازد. محل ترمینال‌ها و فاصله مکانیکی دو تجهیز باید با طراحی همین رابط منطبق باشد.
کاهش سیم‌کشی آزاد می‌تواند جانمایی را ساده‌تر کند، اما نیاز به کنترل گشتاور، اتصال کامل هادی‌ها و فاصله عایقی را از بین نمی‌برد. رابط نباید برای جبران اختلاف فریم یا تغییر موقعیت دلخواه ترمینال‌ها تحت فشار نصب شود.
ترکیب سازگار
کاربرد متناظر این ردیف، ترکیب خانواده MMS-63 با کنتاکتورهای MC-50a و MC-65a است. کد کامل هر دو تجهیز و نسخه فریم باید پیش از انتخاب کنترل شود؛ قرارداشتن دو محصول در برند LS یا خانواده MC به‌تنهایی سازگاری آن‌ها را تضمین نمی‌کند.
پسوند رابط بخشی از شناسایی ترکیب نصب است. نسخه‌های ظاهراً مشابه ممکن است برای کلید با مکانیزم یا فریم متفاوت ساخته شده باشند؛ بنابراین تطبیق باید با جدول ترکیب سازنده انجام شود، نه فقط با اندازه ظاهری قطعه.
هماهنگی الکتریکی مجموعه
جریان نامی، بازه تنظیم کلید حرارتی، ظرفیت موتوری کنتاکتور و جریان واقعی موتور باید با هم سازگار باشند. وجود رابط مستقیم به معنای افزایش جریان مجاز یا افزایش قدرت قطع نیست. همچنین ادعای هماهنگی اتصال کوتاه نوع یک یا نوع دو فقط بر اساس ترکیب آزموده‌شده سازنده قابل طرح است.
تغذیه بوبین کنتاکتور و مدار کنتاکت‌های کمکی همچنان باید جداگانه سیم‌کشی شوند. رابط مسیر قدرت، فرمان راه‌اندازی، قفل متقابل یا سیگنال خطا تولید نمی‌کند؛ هر یک از این عملکردها به اجزای مدار فرمان وابسته است.
نصب و بررسی نهایی
مونتاژ باید پس از قطع منابع قدرت و فرمان انجام شود. پس از استقرار تجهیزات، درگیری کامل رابط، پیوستگی مسیر هر فاز و نبود تماس ناخواسته میان فازها بررسی می‌شود. وزن و تنش کابل‌ها نباید به اتصال رابط منتقل شود و روش مهار کل مجموعه باید مطابق توصیه سازنده باشد.
در راه‌اندازی، تنظیم حرارتی متناسب با موتور و عملکرد قطع و وصل فرمان کنترل می‌شود. افزایش دمای موضعی در محل اتصال نشانه‌ای برای بررسی گشتاور و کیفیت اتصال است و نباید صرفاً با کاهش جریان تنظیم رله پوشانده شود.
خرید از آوا الکتریک
برای خرید DA-63A از آوا الکتریک، کد کلید حرارتی، کد کنتاکتور، فریم هر دو تجهیز و آرایش نصب را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
