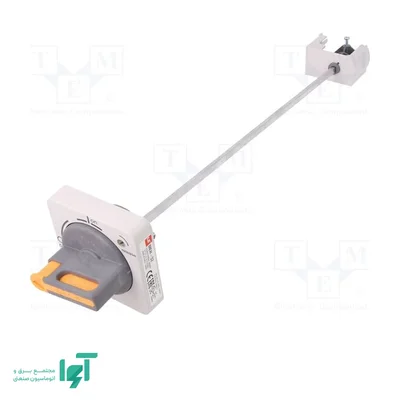

دستگیره گردان ال اس LS مدل MEH 100 برای کنترل مکانیکی کلید حرارتی از روی درب بسته تابلو استفاده می‌شود. این متعلقه حرکت دستگیره بیرونی را به مکانیزم کلید منتقل می‌کند و مشاهده وضعیت‌های وصل، قطع و تریپ را امکان‌پذیر می‌سازد. کاربرد آن دسترسی و بهره‌برداری از کلید است و وظیفه حفاظت اضافه‌بار یا قطع اتصال کوتاه همچنان بر عهده کلید اصلی باقی می‌ماند.
عملکرد از روی درب تابلو
با اتصال صحیح شفت و کوپلینگ، چرخش دستگیره باعث تغییر وضعیت کلید می‌شود. هماهنگی زاویه دستگیره با موقعیت واقعی مکانیزم اهمیت دارد؛ نمایش نادرست وضعیت می‌تواند برداشت اپراتور از وصل یا قطع مدار را مختل کند. پس از تریپ نیز توالی بازنشانی باید مطابق مکانیزم کلید انجام شود.
دستگیره گردان یک عملگر دستی است و عملکرد موتوری یا فرمان الکتریکی از راه دور فراهم نمی‌کند. در صورت نیاز به قطع از مدار کنترل، تجهیز جانبی مناسب مانند شنت یا افت ولتاژ باید جداگانه بررسی شود.
کلیدهای سازگار
مدل‌های معرفی‌شده برای این فریم عبارت‌اند از MMS-100S، MMS-100H و MMS-100HI. هم‌خوانی فریم، شکل مکانیزم و کیت اتصال باید پیش از سوراخ‌کاری درب کنترل شود.
شماره فریم روی دستگیره، به‌تنهایی تمام جزئیات سفارش را مشخص نمی‌کند. طول شفت، شکل عملگر و اجزای اتصال باید با عمق واقعی تابلو و فاصله کلید تا درب هماهنگ شوند؛ طول شفت از نام کوتاه این ردیف قابل استنتاج نیست.
جانمایی، آب‌بندی و قفل‌کردن
محور دستگیره باید با محل نصب کلید هم‌راستا باشد تا حرکت بدون گیر منتقل شود. محل سوراخ‌کاری، فاصله از لولای درب و فضای آزاد اطراف عملگر باید از نقشه همان کیت تعیین شود. تحمل نکردن ناهم‌راستایی توسط شفت می‌تواند به مکانیزم فشار وارد کند.
قابلیت قفل‌کردن و درجه حفاظت مجموعه به نسخه انتخابی و نصب کامل واشرها و قطعات وابسته است. درجه حفاظت یک دستگیره را نباید بدون ارزیابی سوراخ‌کاری و آب‌بندی به کل تابلو تعمیم داد. قفل وضعیت نیز جایگزین روش کامل جداسازی و کنترل بی‌برقی هنگام تعمیر نیست.
کنترل پس از مونتاژ
عملکرد دستگیره در وضعیت‌های وصل، قطع و تریپ، آزادی حرکت درب و نبود فشار دائمی روی مکانیزم بررسی می‌شود. پس از بازنشانی، نمایش وضعیت باید با کلید تطبیق داشته باشد. هرگونه تغییر در عمق نصب کلید یا صفحه تابلو نیازمند کنترل مجدد طول مؤثر شفت است.
خرید از آوا الکتریک
برای خرید MEH 100 از آوا الکتریک، کد کامل کلید حرارتی، فریم، عمق تابلو، طول شفت و ویژگی قفل مورد نیاز را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
