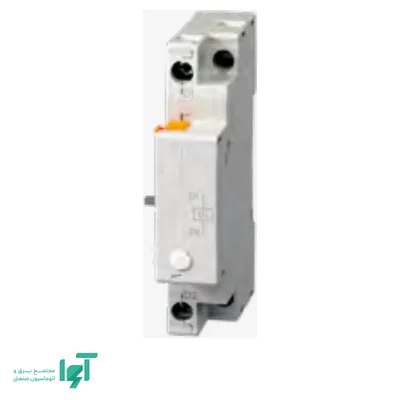

رله افت ولتاژ ال اس LS مدل RU 220 V AC از متعلقات کلید حرارتی MMS است. این قطعه با کاهش یا قطع تغذیه مدار فرمان، بر مکانیزم کلید اثر می‌گذارد و از باقی‌ماندن کلید در وضعیت وصل تحت شرایط نامجاز تغذیه جلوگیری می‌کند. کاربرد آن به مدار فرمان و مکانیزم کلید مربوط است و ظرفیت قطع اتصال کوتاه تجهیز اصلی را افزایش نمی‌دهد.
منطق عملکرد و کاربرد
در رله افت ولتاژ، وجود تغذیه مناسب شرط عملکرد مورد انتظار مکانیزم است. افت یا قطع این تغذیه می‌تواند موجب تریپ شود و وصل کلید نیز به برقرارشدن شرایط مجاز وابسته است. این رفتار با شنت تریپ که از اعمال ولتاژ فرمان برای قطع استفاده می‌کند تفاوت دارد.
این قطعه ولتاژ ورودی خود را مبنای عملکرد قرار می‌دهد و به‌تنهایی پایش سه فاز، توالی فاز یا تشخیص همه خطاهای شبکه را انجام نمی‌دهد. بازگشت ولتاژ نباید به راه‌اندازی ناخواسته موتور منجر شود؛ منطق شروع مجدد باید در مدار فرمان تعیین شود.
ولتاژ و منبع فرمان
این ردیف به نسخه متناوب رده دویست‌وسی ولت مربوط است. در کاتالوگ، گزینه بوبین دویست‌وبیست تا دویست‌وسی ولت در پنجاه هرتز معرفی شده است؛ نسخه و فرکانس روی پلاک باید پیش از اتصال بررسی شود. مقدار ولتاژ فرمان را نباید با ولتاژ شبکه سه‌فاز مسیر قدرت یکی دانست.
پایداری منبع فرمان و افت ولتاژ مسیر سیم‌کشی در عملکرد این رله اهمیت دارد. خاموشی ناخواسته منبع کمکی می‌تواند کلید را قطع کند؛ این رفتار باید با توالی روشن‌شدن تجهیزات و نیاز فرآیند هماهنگ شود.
نصب و محدودیت ترکیب متعلقات
این خانواده در سمت راست کلید حرارتی سازگار نصب می‌شود. محل نصب تنها برای یک ماژول از خانواده شنت، افت ولتاژ یا افت ولتاژ دارای کلید در نظر گرفته شده است؛ نصب هم‌زمان RS و RU روی یک محل نباید فرض شود.
پس از انتخاب فریم و نسخه مناسب، درگیری مکانیکی و اتصال فرمان باید طبق نقشه کنترل شود. باز و بسته‌کردن قطعه یا آزمون عملکرد باید پس از ایمن‌سازی مدار و با روش توصیه‌شده سازنده انجام شود.
کنترل عملکرد در مدار
آزمون باید عملکرد واقعی کلید، بازنشانی پس از تریپ و وضعیت سیگنال‌های کمکی را پوشش دهد. تجهیز فرمان‌دهنده باید از نظر ظرفیت خروجی با بوبین سازگار باشد. کاربرد در توقف اضطراری یا مدار ایمنی نیازمند طراحی و ارزیابی کل مدار است و صرف نصب این متعلقه، سطح ایمنی مشخصی ایجاد نمی‌کند.
خرید از آوا الکتریک
برای خرید RU 220 V AC از آوا الکتریک، نوع فرمان مورد نیاز، ولتاژ و فرکانس بوبین، مدل MMS و فضای نصب سمت راست را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
