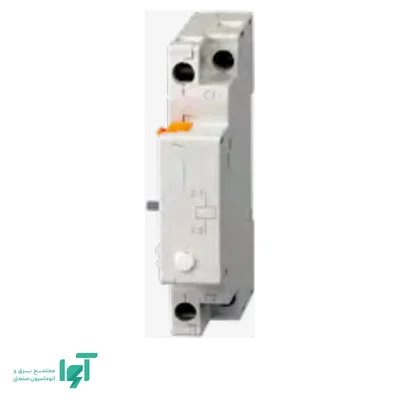

رله شنت تریپ ال اس LS مدل RS 220 V AC از متعلقات کلید حرارتی MMS است. این قطعه با دریافت ولتاژ فرمان خارجی، مکانیزم کلید را تریپ می‌کند و امکان قطع از راه دور را فراهم می‌سازد. کاربرد آن به مدار فرمان و مکانیزم کلید مربوط است و ظرفیت قطع اتصال کوتاه تجهیز اصلی را افزایش نمی‌دهد.
منطق عملکرد و کاربرد
در شنت تریپ، اعمال فرمان به بوبین باعث آزادشدن مکانیزم قطع می‌شود. فرمان می‌تواند از مدار کنترل یا تجهیز حفاظتی مناسب صادر شود. قطع‌شدن تغذیه خود شنت به‌تنهایی فرمان تریپ ایجاد نمی‌کند؛ اگر منبع فرمان از دسترس خارج شود، امکان تحریک الکتریکی آن نیز باید در طراحی بررسی شود.
پس از تریپ، بازگرداندن کلید به حالت وصل نیازمند رفع علت فرمان و بازنشانی مکانیزم است. این رله کنتاکتور نیست و برای کلیدزنی پیوسته موتور جایگزین مدار راه‌انداز نمی‌شود.
ولتاژ و منبع فرمان
این ردیف به نسخه متناوب رده دویست‌وسی ولت مربوط است. در کاتالوگ، گزینه بوبین دویست‌وبیست تا دویست‌وسی ولت در پنجاه هرتز معرفی شده است؛ نسخه و فرکانس روی پلاک باید پیش از اتصال بررسی شود. مقدار ولتاژ فرمان را نباید با ولتاژ شبکه سه‌فاز مسیر قدرت یکی دانست.
فرمان شنت باید با محدودیت زمان تحریک سازنده هماهنگ شود. در دستورالعمل خانواده MMS، اعمال سیگنال تریپ به RS برای بیش از ده ثانیه مجاز دانسته نشده است؛ مدار فرمان باید مانع تحریک طولانی نامتناسب شود.
نصب و محدودیت ترکیب متعلقات
این خانواده در سمت راست کلید حرارتی سازگار نصب می‌شود. محل نصب تنها برای یک ماژول از خانواده شنت، افت ولتاژ یا افت ولتاژ دارای کلید در نظر گرفته شده است؛ نصب هم‌زمان RS و RU روی یک محل نباید فرض شود.
پس از انتخاب فریم و نسخه مناسب، درگیری مکانیکی و اتصال فرمان باید طبق نقشه کنترل شود. باز و بسته‌کردن قطعه یا آزمون عملکرد باید پس از ایمن‌سازی مدار و با روش توصیه‌شده سازنده انجام شود.
کنترل عملکرد در مدار
آزمون باید عملکرد واقعی کلید، بازنشانی پس از تریپ و وضعیت سیگنال‌های کمکی را پوشش دهد. تجهیز فرمان‌دهنده باید از نظر ظرفیت خروجی با بوبین سازگار باشد. کاربرد در توقف اضطراری یا مدار ایمنی نیازمند طراحی و ارزیابی کل مدار است و صرف نصب این متعلقه، سطح ایمنی مشخصی ایجاد نمی‌کند.
خرید از آوا الکتریک
برای خرید RS 220 V AC از آوا الکتریک، نوع فرمان مورد نیاز، ولتاژ و فرکانس بوبین، مدل MMS و فضای نصب سمت راست را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
