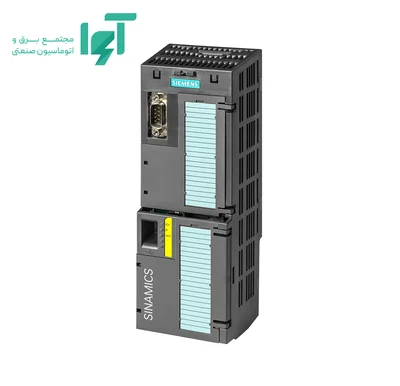

کنترل‌یونیت زیمنس CU250S-2 PN6SL3246-0BA22-1FA0
کنترل‌یونیت زیمنس CU250S-2 PN مدل 6SL3246-0BA22-1FA0 بخش کنترل درایو ماژولار G120 است. این واحد، فرمان‌ها و بازخوردها را پردازش و ماژول قدرت سازگار را کنترل می‌کند. این خانواده برای نیازهای کنترلی پیشرفته‌تر، با یا بدون انکودر و با امکان افزودن موقعیت‌یابی پایه بررسی می‌شود. CU به‌تنهایی خروجی قدرت موتور ندارد؛ توان و ولتاژ مجموعه را ماژول قدرت و ترکیب تأییدشدهٔ آن تعیین می‌کنند.
جدول مشخصات و امکانات
| کد سفارش | 6SL3246-0BA22-1FA0 |
|---|
| خانواده | CU250S-2 PN |
|---|
| نقش تجهیز | کنترل و فرمان درایو G120؛ بدون ماژول قدرت |
|---|
| شبکه و پروفایل‌ها | PROFINET، PROFIdrive، PROFIsafe، PROFIenergy، EtherNet/IP |
|---|
| ورودی دیجیتال | ۱۱ ورودی دیجیتال؛ به‌علاوه ۴ کانال DI/DO قابل تنظیم |
|---|
| خروجی دیجیتال | ۳ خروجی دیجیتال |
|---|
| ورودی آنالوگ | ۲ ورودی آنالوگ |
|---|
| خروجی آنالوگ | ۲ خروجی آنالوگ |
|---|
| کنترلر فرایند | ۱ کنترلر PID |
|---|
| فیدبک انکودر | قابل استفاده با انکودر و رابط سازگار |
|---|
| امکانات ایمنی | STO، SBC و SS1؛ امکانات تکمیلی طبق مجوز |
|---|
| پنل و حافظه | BOP-2، IOP-2 و کارت حافظهٔ سازگار؛ جداگانه |
|---|
نقش CU در انتخاب یک درایو کامل
کنترل‌یونیت و ماژول قدرت دو نقش جدا دارند. CU روش کنترل، ارتباطات و قابلیت‌های فرایندی را تعیین می‌کند؛ PM ظرفیت جریان و مشخصات قدرت را فراهم می‌کند. یک CU را بر اساس کیلووات یک ماژول نام‌گذاری نکنید. برای تعویض، کد کامل هر دو بخش، نسل سخت‌افزار، فریم‌ور و گزینه‌های ایمنی را با جدول سازگاری زیمنس تطبیق دهید. انتقال تنظیمات بین دو ترکیب متفاوت، بدون بازبینی داده‌های موتور و حفاظت‌ها کافی نیست.
کنترل موتور و کاربرد تخصصی
CU250S-2 کنترل با و بدون انکودر را پوشش می‌دهد و برای کاربردهایی مانند اکسترودر، سانتریفیوژ و محورهای دارای الزامات دینامیکی بالاتر بررسی می‌شود. استفاده از فیدبک به نوع انکودر، رابط الکتریکی و تجهیزات اتصال سازگار وابسته است. Basic Positioner یا EPos یک قابلیت اختیاری است؛ وجود نام CU250S-2 به‌تنهایی به معنی فعال‌بودن مجوز موقعیت‌یابی روی دستگاه نیست.
شبکهٔ این نسخه و اتصال به PLC
این کد نسخهٔ PROFINET است و پروفایل‌های PROFIdrive و PROFIenergy در خانوادهٔ آن معرفی شده‌اند. EtherNet/IP نیز با فریم‌ور و تنظیمات سازگار قابل بررسی است؛ پشتیبانی از چند پروتکل به معنی اجرای هم‌زمان و بدون تنظیم همهٔ آن‌ها نیست. نام دستگاه، آدرس‌دهی، تلگرام و کلمات کنترل و وضعیت باید با پروژهٔ PLC تطبیق داده شوند.
ورودی‌وخروجی و سنسورهای فرایند
۱۱ ورودی دیجیتال مستقل و چهار کانال قابل تنظیم DI/DO انعطاف بیشتری برای سیگنال‌های ماشین ایجاد می‌کنند. انتخاب نقش هر کانال، ظرفیت باقی‌مانده را تغییر می‌دهد. خروجی‌های دیجیتال برای اعلام وضعیت یا فرمان به مدار واسط استفاده می‌شوند؛ بار مجاز و نوع خروجی را قبل از اتصال بررسی کنید. دو ورودی و دو خروجی آنالوگ برای مرجع سرعت، بازخورد فرایند یا ارسال مقدار مانیتورینگ قابل استفاده‌اند. نوع سیگنال ولتاژی یا جریانی، مقیاس حداقل و حداکثر و رفتار قطع سیم باید در طراحی و پارامترها مشخص باشد.
PID، بلوک‌های داخلی و کنترل ترمز
بلوک‌های آزاد عملکردی برای ترکیب و پردازش برخی سیگنال‌ها در داخل درایو به کار می‌روند، اما به معنی وجود یک PLC عمومی با همان امکانات برنامه‌نویسی نیستند. کنترلر PID با مقایسهٔ بازخورد و نقطهٔ تنظیم، مرجع مناسب تولید می‌کند؛ بهره و زمان‌های آن باید متناسب با پاسخ فرایند تنظیم شوند. فرمان ترمز نگهدارندهٔ موتور نیز، در ترکیب‌های پشتیبانی‌شده، به مدار واسط و ترمز مکانیکی سازگار نیاز دارد و با چاپر مقاومت ترمز تفاوت دارد.
ایمنی و تفاوت نسخه‌ها
توابع پایهٔ معرفی‌شده شامل STO، SBC و SS1 هستند. قابلیت‌های ایمنی توسعه‌یافته و شرایط استفاده از آن‌ها به مجوز، فریم‌ور، ماژول قدرت و ساختار سنسور وابسته است. ورودی ایمنی معمولاً از تخصیص جفت ورودی دیجیتال ساخته می‌شود؛ تعداد ورودی عادی آزاد پس از تنظیم ایمنی کاهش می‌یابد. STO قطع‌کنندهٔ برق نیست و حرکت ناشی از اینرسی یا نیروی خارجی را متوقف نمی‌کند. عملکرد موردنیاز باید پیکربندی و با آزمون پذیرش تأیید شود.
آپشن‌ها و ملزومات سازگار
ماژول قدرت و تجهیزات ترمز
ماژول قدرت را با ولتاژ شبکه، جریان موتور و سیکل بار انتخاب کنید و سازگاری آن را با این CU کنترل کنید. چاپر، مقاومت ترمز و راکتورهای قدرت بر اساس PM و کاربرد تعیین می‌شوند؛ آن‌ها جزء ظرفیت قدرت خود CU نیستند. مدار کنترل ترمز نگهدارنده نیز به تجهیزات واسط و ترمز سازگار نیاز دارد.
پنل اپراتوری و نصب روی درِ تابلو
BOP-2 برای تنظیمات و نمایش پایه و IOP-2 برای راه‌اندازی و عیب‌یابی با رابط گسترده‌تر به کار می‌روند. همراه‌بودن پنل را در سفارش مشخص کنید. برای نصب روی درِ تابلو، کیت مکانیکی، کابل و آب‌بندی سازگار لازم است؛ کیت نصب به‌تنهایی نمایشگر ندارد.
کارت حافظه و ابزار مهندسی
کارت حافظه برای پشتیبان‌گیری و انتقال تنظیمات یا استفاده از بستهٔ فریم‌ور سازگار بررسی می‌شود. کارت خالی با کارت حاوی فریم‌ور و مجوز یکسان نیست. اتصال مهندسی و انتخاب STARTER یا Startdrive باید با نسل CU و نسخهٔ نرم‌افزار هماهنگ باشد. فایل پشتیبان را با کد و نسخهٔ تجهیز نگهداری کنید.
انکودر، موقعیت‌یابی و مجوزها
در صورت نیاز به حلقهٔ بسته، نوع موتور و انکودر، تغذیه و سطح سیگنال رابط، رزولوشن و کابل سازگار را تعیین کنید. قابلیت EPos و امکانات ایمنی توسعه‌یافته باید از نظر مجوز فعال و شرایط فریم‌ور بررسی شوند. یک کارت حافظهٔ خالی جایگزین خرید مجوز موردنیاز نیست.
نصب، راه‌اندازی و تعویض
CU را مطابق راهنمای ترکیب روی PM سازگار نصب و از جاگیری صحیح اتصال‌ها مطمئن شوید. سیم‌کشی قدرت را از فرمان و شبکه جدا کنید. قبل از انتقال پارامترها، از پروژهٔ قبلی نسخهٔ پشتیبان بگیرید و داده‌های موتور، نوع کنترل، شبکه و ایمنی را ثبت کنید. بعد از تعویض، جهت چرخش، فرمان توقف، رفتار قطع ارتباط، سنسورها و خروجی‌های وضعیت را آزمون کنید. ظرفیت حرارتی و شرایط محیطی باید برای مجموعهٔ کامل CU، PM و پنل بررسی شوند.
پرسش‌های متداول
آیا این کنترل‌یونیت به‌تنهایی موتور را راه می‌اندازد؟
خیر؛ برای تبدیل توان و تغذیهٔ موتور، ماژول قدرت سازگار لازم است. مشخصات خروجی مجموعه را با ترکیب CU و PM تعیین کنید.
آیا همهٔ کنترل‌یونیت‌های این خانواده هم‌ارزند؟
خیر؛ نسخهٔ شبکه، امکانات ایمنی و پشتیبانی از انکودر یا قابلیت‌های فرایندی متفاوت است. کد کامل، فریم‌ور و نیاز ماشین باید تطبیق داده شوند.
آیا پنل و کارت حافظه همراه هستند؟
همراه‌بودن آن‌ها را از اقلام سفارش بررسی کنید. معرفی یک آپشن در کاتالوگ به معنی قرارداشتن آن در بستهٔ هر کنترل‌یونیت نیست.
خرید و استعلام قیمت از آوا الکتریک
برای بررسی قیمت و موجودی کنترل‌یونیت زیمنس CU250S-2 PN مدل 6SL3246-0BA22-1FA0 با آوا الکتریک تماس بگیرید. کد کامل، تعداد، مشخصات تجهیز موجود و امکانات موردنیاز را اعلام کنید تا پیشنهاد فنی و اقلام سفارش مشخص شوند. در سفارش جایگزین، عکس پلاک و نسخهٔ سخت‌افزار یا فریم‌ور نیز به تطبیق کمک می‌کند. قیمت نهایی به نسخهٔ دقیق و تجهیزات همراه وابسته است و باید هنگام استعلام تأیید شود.
مراجع فنی
کاتالوگ کنترل‌یونیت‌های زیمنس
