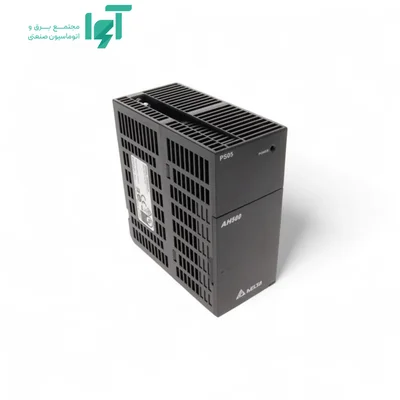

منبع تغذیه دلتا؛ مشخصات و راهنمای انتخاب
AHPS05-5A
ورودی AC این منبع به تغذیه موردنیاز باس پشت رک AH تبدیل می‌شود. ظرفیت ۶۰ وات، بودجه مصرف ماژول‌های نصب‌شده را مشخص می‌کند و هنگام طراحی رک، مجموع مصرف CPU و ماژول‌ها در برابر همین ظرفیت سنجیده می‌شود.
جدول مشخصات فنی
| کد محصول | AHPS05-5A |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | منبع تغذیه |
|---|
| خانواده | AH |
|---|
| ورودی تغذیه | 100–240 VAC / 50–60 Hz |
|---|
| خروجی تغذیه | تغذیهٔ باس رک AH |
|---|
| توان | 60 W |
|---|
تأمین برق در تابلو کنترل
برای محاسبه ظرفیت منبع، مصرف همه تجهیزاتی که از آن تغذیه می‌شوند جمع می‌شود. جریان اولیه روشن‌شدن و تغییر مصرف هنگام فعال‌شدن خروجی‌ها نیز در انتخاب اثر دارند. تفکیک شاخه‌های تغذیه و مشخص‌بودن مسیر هر مصرف‌کننده، سرویس و یافتن علت افت ولتاژ را آسان‌تر می‌کند.
جزئیات فنی و اثر آن‌ها در عملکرد
ورودی ۱۰۰ تا ۲۴۰VAC با فرکانس ۵۰/۶۰Hz را می‌گیرد و تا ۶۰W توان موردنیاز ماژول‌های نصب‌شده روی Backplane را تأمین می‌کند. در جدول نام‌گذاری رسمی AH، PS دسته Power Supply است؛ ۰۵ ورودی AC در محدوده ۱۰۰ تا ۲۴۰V را نشان می‌دهد و 15 برای ورودی ۲۴VDC به‌کار می‌رود.
بنابراین خواندن AHPS05-5A به‌عنوان «منبع پنج‌آمپر» خطای هویتی است. سنسور، شیر برقی و مدار خروجی Field همچنان منبع ۲۴VDC جدا و بودجه مستقل می‌خواهند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
بودجهٔ تغذیه و حفاظت
مصرف پیوسته، جریان لحظهٔ روشن‌شدن و توسعهٔ پیش‌بینی‌شده را در انتخاب منبع محاسبه کنید. حفاظت شاخه‌ها، سطح مقطع سیم و افت ولتاژ انتهای مسیر نیز در پایداری تغذیه اثر دارند. منبع تغذیهٔ رک و منبع بارهای میدان ممکن است دو مدار جدا باشند؛ فقط مصرف‌کنندهٔ مجاز را به خروجی هرکدام متصل کنید.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا عدد موجود در کد همان جریان خروجی است؟
خیر؛ ولتاژ، توان و جریان باید از مشخصات خود منبع خوانده شوند. برای AHPS05-5A ظرفیت تغذیهٔ رک ۶۰ وات مطرح است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AHPS05-5A، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی منبع تغذیه دلتا AHPS05-5A با کد AHPS05-5A، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
